消除輕觸開關抖動的方法

文章出處:東莞市宏聚電子五金制品有限公司 人氣:-發表時間:2020-06-17 14:55:00

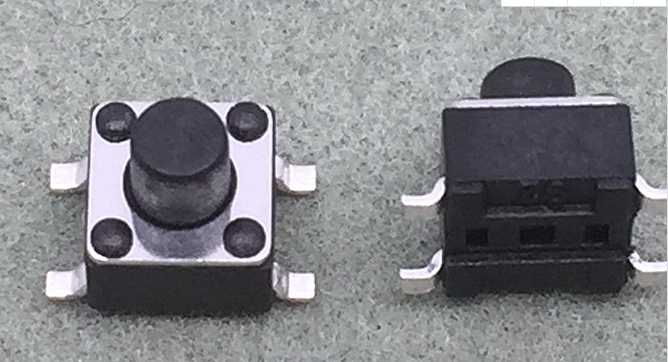

輕觸開關具有結構簡單、成本低、開關特性好等優點。但這種開關在按鍵被按下時會發生觸點抖動現象。抖動的結果是使一次按鍵動作導致電路的多次通斷變化,從而造成誤碼。而且,這種機械抖動現象是輕觸開關不可避免的缺點。因此,在電路設計時需要考慮消除抖動、噪聲等因素引起的誤碼動作。



消除輕觸開關按鍵抖動的方法有兩種。一種是用硬件電路來實現的。其原理是利用觸發器來鎖定按鍵的狀態,達到消除抖動的目的。輕觸開關的2個固定觸點分別接到R-S觸發器的R、S端,而動觸點接地。


平時,動觸點接通在S端點,使觸發器的Q端處于“1”狀態。當微動開關被按下時,動觸點脫離S端而撞擊到R端。經過幾次彈跳后穩定接通R端,利用輕觸開關與R端接通時形成的第1觸點脈沖使觸發器的Q端置“0”。


由于動觸點繼續保持與S端斷開,故以后的各個彈跳脈沖都不會使觸發器的狀態發生變化。當輕觸開關按鍵被放開時,動觸點又脫離R端撞擊到S端,幾次彈跳后穩定接通S端,又使觸發器Q端置“1”。目前,一般采用專用消除抖動的集成電路芯片來實現上述原理。


另一種方法是通過輕觸開關中的微處理器,利用軟件延遲法消除抖動。即在按鍵開關管理程序中,使數據信號的傳送和啟動命令延遲產生。按鍵管理程序確定了防抖動的延遲時間,一般大約在20ms左右,延時后再去讀該按鍵。如果還是閉合的,即確認該鍵確實被按下,同時也可以避免輕觸開關在使用時出現連鍵。
